聯(lián)系電話：
13581588593
13581588593400-8605168-0766
13581588593
鋼材質量和淬回火組織質量對誘發(fā)磨削裂紋的影響
淬回火狀態(tài)時馬氏體基體黑白濃度差，較高的宏觀硬度值及疏松缺陷等，也是誘發(fā)磨削裂紋的一個不可忽視的潛在因素。黑白濃度差的出現(xiàn)表明原始組織中存在嚴重的帶狀碳化物，由此引起帶上與帶間的碳格濃度的偏析，因此淬火后增大了帶間的過熱傾向和Ms點高低之差別，造成淬火組織和殘余應力的分布不均勻性及增加基體脆性，削弱了晶粒與晶粒、晶粒與基體、以及基體與基體之間的接合力.盡管套圈已經過低溫油回火，但由于回火不充分或該馬氏體基體在該條件下回火，其抗回火性高的原因，以致淬火馬氏體回火轉變不完全，仍保持高硬度、高內應力的淬火狀態(tài)。這些因素均有利于磨削應力集中，不易分散，易與基體殘余應力疊加，特別是在超級別帶狀碳化物上伴隨有網狀、條狀碳化物時，則磨削應力最易集中，促使零件表面形成剝落及分散分布的條狀與殘余網絡狀龜裂。明顯的疏松缺陷在成品軸承套圈上是不容許存在的。它會降低套圈的致密度，使內部富集較多的微孔隙，低熔點雜質，氣體和非金屬夾雜物.它與帶狀碳化物一樣，起到分割基體連續(xù)性作用，造成成分偏析，基體致脆，大大降低套圈的綜合力學性能，而且磨削時增大摩擦阻力和缺口敏感性，促使磨削應力高度集中，極易誘發(fā)磨削裂紋。
磨削裂紋的特性分析
磨削裂紋纖細，僅伸入表面淺層，開口極小，難于發(fā)現(xiàn)，是一種典型的表面裂紋，其性特脆，在工程上危害性極大，是所有裂紋中最危險的一種。往往一經外力作用就使金屬內部結構的運動有了方向性，有時即使在較小的外力作用下，只要外力作用時間充分，也會產生裂紋或使零件斷裂。甚至有時根本就沒有外力，由于金屬內部的空位和塞積的遷移擴散，殘余應力的釋放，殘余奧氏體的馬氏體化相變脹應力，原子運動的加劇等，只要在一定的溫度條件下，通過表面某些缺口，諸如磨裂、燒傷、發(fā)裂、打字痕、車刀痕、銳角、疏松孔洞和局部拉應力集中區(qū)等，同樣會引起開裂(自身裂紋)，形成崩裂(脫裂、脫圈、脫肩和脫緣)，造成大片的剝落塊。

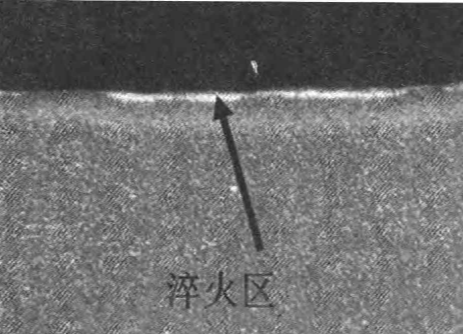

磨削裂紋最常見的宏觀形態(tài)有兩種，即與磨削方向成直角的若干平行線和龜甲狀。而本例揭示的磨削裂紋宏觀形態(tài)較為特殊，系與磨削方向平行。正因為這樣，延遲了套圈在加工過程中發(fā)生斷裂?；蛘吡鸭y還未全形成，只是在該部位集中了較高的拉應力?；蛄鸭y已經形成，只因甚為纖細，以致于磁力探傷也無法顯示，而在熱酸蝕的作用下，沿最大拉應力方向發(fā)展為類似于應力腐蝕裂紋(SCC)的磨削裂紋，將裂紋進一步擴大。
地址：北京市門頭溝區(qū)上園路甲10號院 洪源智能工坊807室 座機：010-88820040-8002 郵箱：volwin@volwin.cn
